自硬砂生產典型工藝流程介紹

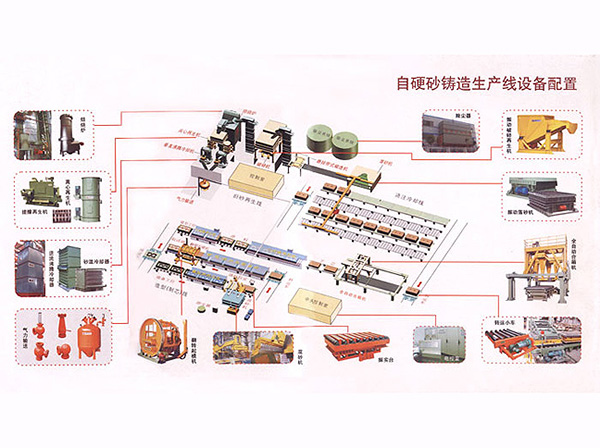

自硬砂生產工藝流程．根據鑄造車間布局及生產綱領，製定適宜方案。一般主要由舊砂回收、破碎。再生．去灰。調溫、砂輸送及混砂、造型，製芯等組成。
1、舊砂回收：通過落砂機完成鑄件與砂分離，再經振動輸送槽或皮帶輸送機輸送，懸掛永磁分離機。永磁皮帶輪去鐵後由鬥提機提升到砂庫中。
2．舊砂破碎再生：舊砂庫中的團塊砂料經振動給料機均勻向破碎機給科，依次在振動破碎機、焙燒爐，搓擦再生機、離心再生機、氣力撞擊再生機中脫膜再生(根據工藝要求不同．再生設備可以優選)。含有大量細微粉塵的舊砂，經過去灰、冷卻達到工藝要求後，由發送罐送往再生砂庫儲存備用。
3．新舊砂輸送：新砂可經鬥提機或氣力輸送送入新砂庫備用，再經氣力輸送發送到混砂機上方的科鬥。舊砂可經氣力輸送發送到混砂機上方的料鬥或與新砂比例混合
後送入混砂機上方的科鬥。
4、造型．製芯：新。舊砂通過自硬砂混砂機按工藝要求混製出合格型砂後填入砂箱或芯盒，經硬化，起模。修型、塗料、表幹後移至合箱工段。澆注後冷卻至工藝規定的溫度落砂。

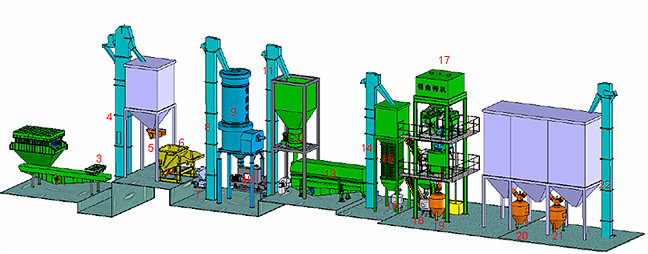

1.振動落砂機 2.振動輸送槽 3.懸掛磁選機 4.8.11.14.22.鬥提機 5.振動給料機 6.破碎再生機
7.磁選機 9.焙燒爐 10.搓擦再生機 12.離心再生機 13.振動沸騰冷卻床 15.砂溫調節器 16.18.19.20.21.氣力輸送 17.鉻鐵礦砂分離係統
適應範圍：主要用於水玻璃砂、堿性酚醛樹脂砂和其它自硬砂再生

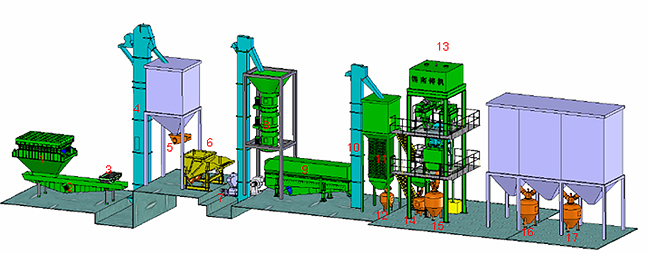

1.振動落砂機 2.振動輸送槽 3.懸掛磁選機 4.10. 鬥提機 5.振動給料機 6.破碎再生機
7.磁選機 8.離心再生機 9.搓擦再生機 11.砂溫調節器 13.鉻鐵礦砂分離係統
12.14.15.16.17.氣力輸送
適應範圍：主要用於呋喃樹脂砂、堿性酚醛樹脂砂、Pep-set樹脂砂再生

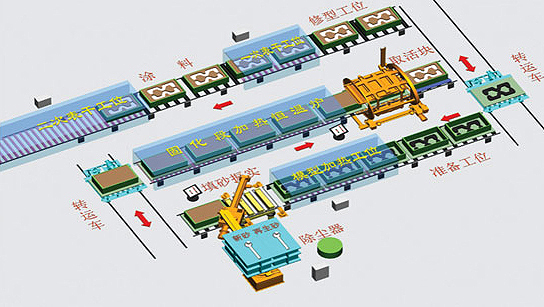

造型生產線示意圖
該線由連續式混砂機、振實台、機動輥道，翻轉起模機，轉運車、塗料裝置，表幹爐，合箱、澆注等設備組成。
生產節拍：2～5min半型
自硬砂生產工藝流程．根據鑄造車間布局及生產綱領，製定適宜方案。一般主要由舊砂回收、破碎。再生．去灰。調溫、砂輸送及混砂、造型，製芯等組成。
1、舊砂回收：通過落砂機完成鑄件與砂分離，再經振動輸送槽或皮帶輸送機輸送，懸掛永磁分離機。永磁皮帶輪去鐵後由鬥提機提升到砂庫中。
2．舊砂破碎再生：舊砂庫中的團塊砂料經振動給料機均勻向破碎機給科，依次在振動破碎機、焙燒爐，搓擦再生機、離心再生機、氣力撞擊再生機中脫膜再生(根據工藝要求不同．再生設備可以優選)。含有大量細微粉塵的舊砂，經過去灰、冷卻達到工藝要求後，由發送罐送往再生砂庫儲存備用。
3．新舊砂輸送：新砂可經鬥提機或氣力輸送送入新砂庫備用，再經氣力輸送發送到混砂機上方的科鬥。舊砂可經氣力輸送發送到混砂機上方的料鬥或與新砂比例混合
後送入混砂機上方的科鬥。
4、造型．製芯：新。舊砂通過自硬砂混砂機按工藝要求混製出合格型砂後填入砂箱或芯盒，經硬化，起模。修型、塗料、表幹後移至合箱工段。澆注後冷卻至工藝規定的溫度落砂。
1.振動落砂機 2.振動輸送槽 3.懸掛磁選機 4.8.11.14.22.鬥提機 5.振動給料機 6.破碎再生機
7.磁選機 9.焙燒爐 10.搓擦再生機 12.離心再生機 13.振動沸騰冷卻床 15.砂溫調節器 16.18.19.20.21.氣力輸送 17.鉻鐵礦砂分離係統
適應範圍：主要用於水玻璃砂、堿性酚醛樹脂砂和其它自硬砂再生
1.振動落砂機 2.振動輸送槽 3.懸掛磁選機 4.10. 鬥提機 5.振動給料機 6.破碎再生機
7.磁選機 8.離心再生機 9.搓擦再生機 11.砂溫調節器 13.鉻鐵礦砂分離係統
12.14.15.16.17.氣力輸送
適應範圍：主要用於呋喃樹脂砂、堿性酚醛樹脂砂、Pep-set樹脂砂再生
造型生產線示意圖
該線由連續式混砂機、振實台、機動輥道，翻轉起模機，轉運車、塗料裝置，表幹爐，合箱、澆注等設備組成。
生產節拍：2～5min半型
